項目背景
我們的客戶，一家領先的汽車制造商，需要一種先進的包裹解決方案，用于儀表盤側蓋、手套箱側板和裝飾性裝飾條。這些部件需要一致的質量、精確的包裹和高效的循環時間，以滿足全球OEM標準。
客戶要求
對PVC和PU表面皮（0.8-1.0毫米）進行高精度包裹。
在多種產品布局中保持一致的質量。
與現有的汽車組裝流程集成。
盡量減少手動操作（僅在必要時進行手動角落包裹）。
設備設計支持長時間生產運行，性能穩定。
包裹原理（工作原理）
1. 表皮預熱：紅外燈或熱風均勻加熱PVC/PU表皮至激活窗口，避免光澤損失或表面缺陷。
2. 粘合劑激活：熱水循環（例如，上模35-40°C，下模85°C）激活粘合劑并軟化皮膚邊緣。
3. 真空定位：上模中的真空孔穩定皮膚；定位銷和傳感器精確定位基材。
4. 熱壓成型：控制壓力和停留時間關閉模具；邊緣折疊塊確保緊密包裹半徑和均勻粘合。
5. 冷卻與釋放：冷卻回路凍結粘合；特氟龍涂層模具表面防止粘連并確保清潔釋放。
缺陷預防
多區域熱控制避免冷點和過熱。
角落輔助減少厚皮上的皺紋。
特氟龍表面防止粘連和印刷缺陷。
重復性控制
PID熱電偶保持精確溫度。
傳感器驗證真空水平和部件存在。
配方控制循環確保班次間的一致性。
過程與技術分析
產品放置與定位：帶夾具的真空輔助夾具確保對齊。
模具設計：帶真空孔的加熱上模；帶集成冷卻的特氟龍涂層下模。
材料處理：皮膚定位塊最小化操作員錯誤。
循環時間：優化的熱壓和折疊循環確保高吞吐量和一致的表面質量。
設備解決方案

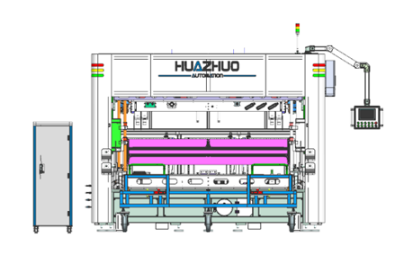

型號：HZ-SFB2680自動包裹機
尺寸與重量：3600 × 2700 × 2600毫米，約7噸
電源：380V，50Hz，三相
氣源：>6bar，>2000升/分鐘
熱系統：上模熱水35-40°C；下模熱水約85°C；定制紅外預熱
靈活布局：支持1出1、1出2和1出3生產布局。
客戶反饋
提高復雜汽車部件的包裹精度
通過自動化定位和成型減少人工勞動
符合OEM標準的一致質量
為大規模生產優化循環時間
靈活適應多種模具布局和產品類型
常見問題解答
Q1：系統解決了哪些缺陷？
A1：角落皺紋、光澤損失、冷點粘合不足、印刷缺陷、模具粘連和手動鋪設的錯位。
Q2：哪些內部部件最適合？
A2：儀表盤側蓋、手套箱側板、裝飾條和門板部件。
Q3：如何確保厚皮的邊緣質量？
A3：局部紅外預熱和角落輔助塊控制停留時間；僅對非常厚的堆疊進行手動輔助。
Q4：系統能否與上下游自動化集成？
A4：是的，它支持機器人裝載、視覺對齊和下游檢查或包裝。
Q5：推薦的維護是什么？
A5：定期清潔特氟龍表面，檢查紅外燈，檢查真空系統，并校準熱電偶和壓力傳感器。
結論
通過先進的工藝設計和自動化包裹技術，我們的解決方案幫助客戶在內部部件生產中實現了更高的質量、效率和一致性。該項目突顯了華卓在全球汽車制造商中塑料焊接、熱壓和包裹自動化方面的專業知識。
